उपकरण ट्रांसफार्मर (सीटी और पीटी) के लिए समाधान

इंस्ट्रूमेंट ट्रांसफार्मर (CT&PT) के बारे में महत्वपूर्ण भूमिकाओं का पता लगाएं



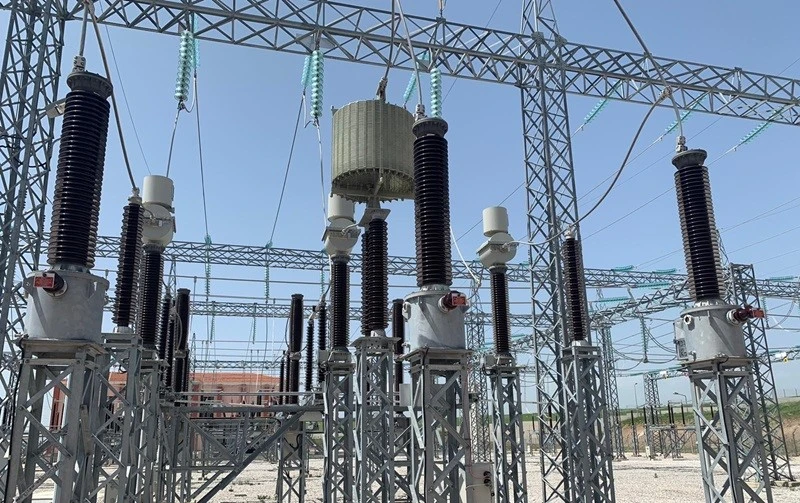

उपकरण ट्रांसफार्मर दो प्रकार के होते हैं:



1. वर्तमान ट्रांसफार्मर (या श्रृंखला ट्रांसफार्मर)

करंट ट्रांसफार्मर (सीटी) एक उपकरण है जिसका उपयोग कंडक्टर के माध्यम से प्रवाहित होने वाली धारा को मापने के लिए किया जाता है। इसका उपयोग तब किया जाता है जब एसी धाराओं का परिमाण मापने वाले उपकरणों के वर्तमान के सुरक्षित मूल्य से अधिक हो जाता है, माप/संरक्षण/नियंत्रण के लिए एसी धारा को उच्च मूल्य से कम करके कम कर दिया जाता है। सामान्य द्वितीयक धारा 5 भुजाएँ है।



2. संभावित ट्रांसफार्मर (या वोल्टेज ट्रांसफार्मर)

वोल्टेज ट्रांसफार्मर (पीटी) एक उपकरण है जिसका उपयोग बिजली प्रणालियों में उच्च वोल्टेज को सटीक रूप से मापने के लिए किया जाता है। इसे उच्च वोल्टेज स्तर को सुरक्षित और मापने योग्य स्तर तक ले जाने के लिए डिज़ाइन किया गया है। पीटी उच्च-वोल्टेज सिस्टम को कम वोल्टेज में बदल देते हैं, इसलिए वे बिजली प्रणालियों में उपयोग किए जाने वाले मीटर, रिले और अन्य माप उपकरणों के साथ संगत होते हैं। इसका उपयोग वहां किया जाता है जहां एसी सर्किट का वोल्टेज 750 V से अधिक हो जाता है क्योंकि इससे अधिक वोल्टेज के लिए मापने वाले उपकरणों पर पर्याप्त इन्सुलेशन प्रदान करना संभव नहीं है।

उपयोगकर्ताओं और उपकरणों की सुरक्षा सुनिश्चित करने के लिए सीटी और पीटी का परीक्षण करना आवश्यक है। यदि ये उपकरण दोषपूर्ण हैं या सही ढंग से काम नहीं कर रहे हैं, तो वे उन लोगों के लिए एक महत्वपूर्ण जोखिम पैदा कर सकते हैं जो उनका उपयोग करते हैं या जिन उपकरणों से वे जुड़े हुए हैं। स्थापना से पहले इन उपकरणों का परीक्षण करने से किसी भी दोष या अन्य समस्याओं की पहचान करने में मदद मिलेगी और उन्हें महत्वपूर्ण नुकसान होने से रोका जा सकेगा।

संस्थापन में स्थापित वर्तमान ट्रांसफार्मर की भौतिक स्थिति और विद्युत विशेषताओं की पुष्टि करने के लिए। सुनिश्चित करें कि सीटी सभी प्रकार से (प्राथमिक और माध्यमिक) सिस्टम से ठीक से जुड़ा हुआ है।





वर्तमान ट्रांसफार्मर परीक्षण के लिए परीक्षण आइटम

वोल्टेज ट्रांसफार्मर परीक्षण के लिए परीक्षण आइटम

1. सीटी वाइंडिंग इन्सुलेशन प्रतिरोध परीक्षण 2. प्राथमिक इंजेक्शन द्वारा सीटी अनुपात परीक्षण: ए। सीटी अनुपात, बी. चरण कोण त्रुटि 3. सीटी वाइंडिंग प्रतिरोध माप 4. सीटी लूप प्रतिरोध माप 5. सीटी पोलारिटी टेस्ट 6. सीटी बर्डन टेस्ट 7. सीटी मैग्नेटाइजिंग करंट टेस्ट (घुटने का वोल्टेज परीक्षण) 8. सभी परीक्षण के बाद सीटी कोर को डीमैग्नेटाइज करना 9. बस अंतर परीक्षण के लिए इंटर कोर कपलिंग टेस्ट 10. उच्च वोल्टेज परीक्षण 11. प्राइमरी द्वारा सेकेंडरी सर्किट, टर्मिनल, शॉर्टिंग/आइसोलेटिंग लिंक का सत्यापन करना इंजेक्शन 12. सिंगल पॉइंट अर्थिंग चेक 13. चरण पहचान

1. घुमावदार इन्सुलेशन प्रतिरोध परीक्षण 2. प्राथमिक इंजेक्शन द्वारा वोल्टेज अनुपात परीक्षण 3. चरण कोण त्रुटि 4. घुमावदार प्रतिरोध माप 5. ध्रुवीयता परीक्षण 6. लूप प्रतिरोध माप 7. बोझ परीक्षण 8. चरण अनुक्रम परीक्षण 9. फ़्यूज़ विफलता की जाँच 10. सुरक्षात्मक अर्थिंग 11. 15 मिनट के लिए रेटेड वोल्टेज पर बैक एनर्जाइज़ेशन टेस्ट

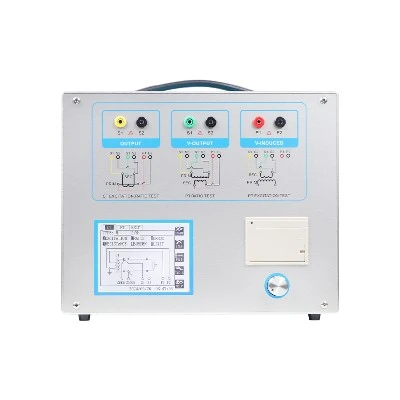

सीटी पीटी विश्लेषक

उपयोगकर्ताओं की परीक्षण आवश्यकताओं को पूरा करने के लिए, और सीटी पीटी के रखरखाव और सामान्य संचालन को सुनिश्चित करने के लिए, HUAYI ने सीटी पीटी विश्लेषक विकसित किया, जो ग्राहकों की सलाह और गहन सैद्धांतिक अध्ययन को व्यापक रूप से अपनाता है। हम विभिन्न परीक्षण आवश्यकताओं को पूरा करने के लिए विभिन्न कार्य सिद्धांतों के साथ विभिन्न मॉडल प्रदान करते हैं।



मॉडल: HYCT-100

यह घरेलू अग्रणी स्तर पर स्थिर और विश्वसनीय उत्पाद प्रदर्शन, पूर्ण-विशेषताओं, उच्च स्तर की स्वचालन और उच्च दक्षता सुनिश्चित करने के लिए उच्च-प्रदर्शन डीएसपी और एआरएम, उन्नत विनिर्माण तकनीक को अपनाता है, वे ट्रांसफार्मर की जांच के लिए पेशेवर परीक्षण उपकरण हैं। बिजली उद्योग।



प्रमुख तकनीकी पैरामीटर:



प्रयोग		सीटी, पीटी
उत्पादन		0~180Vrms,12Arms,36A（पीक वैल्यू）
वोल्टेज माप सटीकता		±0.1%
सीटी अनुपात	श्रेणी	1~40000
	शुद्धता	±0.05%
पीटी अनुपात	श्रेणी	1~40000
	शुद्धता	±0.5%
चरण	श्रेणी	±2 मिनट
	शुद्धता	0.5 मिनट
डीसी प्रतिरोध	श्रेणी	0~300Ω
	शुद्धता	0.2%±2mΩ
बोझ	श्रेणी	0~1000VA
	शुद्धता	{{0}}.2%±0.02वीए
बिजली की आपूर्ति		AC220V% c2% b110%,50Hz
पर्यावरणीय स्थितियाँ		प्रचालन तापमान : -10οC~50οसी, आर्द्रता: 90% से कम या उसके बराबर
वजन और आयाम		आयाम: 365 मिमी×290 मिमी×153मिमी, वजन<10kg





मॉडल HYFA श्रृंखला:

इसका उपयोग मुख्य रूप से पी-क्लास सीटी और पीटी के फील्ड परीक्षण के लिए किया जाता है। परीक्षण वस्तुओं में मुख्य रूप से उत्तेजना विशेषता, परिवर्तन अनुपात, ध्रुवता, डेगॉस, 5% और 10% त्रुटि वक्र, माध्यमिक सर्किट जांच, और विद्युत आवृत्ति प्रत्यावर्ती धारा और माध्यमिक भार का परीक्षण शामिल है। फील्ड प्रिंटिंग का समर्थन करने वाले एलसीडी, स्व-सुसज्जित मिनी टाइप प्रिंटर को अपनाएं; सरल और सुविधाजनक संचालन के साथ, डेटा डंप करने के लिए यूएसबी फ्लैश डिस्क के उपयोग का समर्थन करना।





प्रमुख तकनीकी पैरामीटर:

परिचालन विद्युत आपूर्ति:	AC220V±20V, 50-60हर्ट्ज
उपकरण विद्युत आपूर्ति आउटपुट तरंग:	साइन लहर
उत्तेजना विशेषता का एकल मशीन आउटपुट वोल्टेज:	0-2500V
उत्तेजना वर्तमान सेट:	0-20 A
परिवर्तन अनुपात परीक्षण की एकल मशीन आउटपुट धारा	0-1000 A
सीटी अनुपात माप सीमा	5-25000A/5A（5000A/1A）
पीटी अनुपात माप सीमा	1-500के.वी
लोड रेंज	5-500वीए
प्रतिरोध माप सीमा	0.1-300Ω
गलती:	इससे कम या इसके बराबर
परिचालन तापमान:	－10 डिग्री -+40 डिग्री
सापेक्षिक आर्द्रता:	＜90आरएच%
ऊंचाई	1000 मीटर से कम या उसके बराबर
कुल मिलाकर आयाम (लंबाई×चौड़ाई×ऊंचाई):	450 *350 ​​* 350（मिमी）
वज़न:	28 किलोग्राम से कम या उसके बराबर







IEC60044 GB1208 (-1) GB16847 (IEC60044-6)

आईईसी 60044-1: उपकरण ट्रांसफार्मर - वर्तमान ट्रांसफार्मर।

आईईसी 60694: एचवी स्विचगियर के लिए सामान्य विनिर्देश
